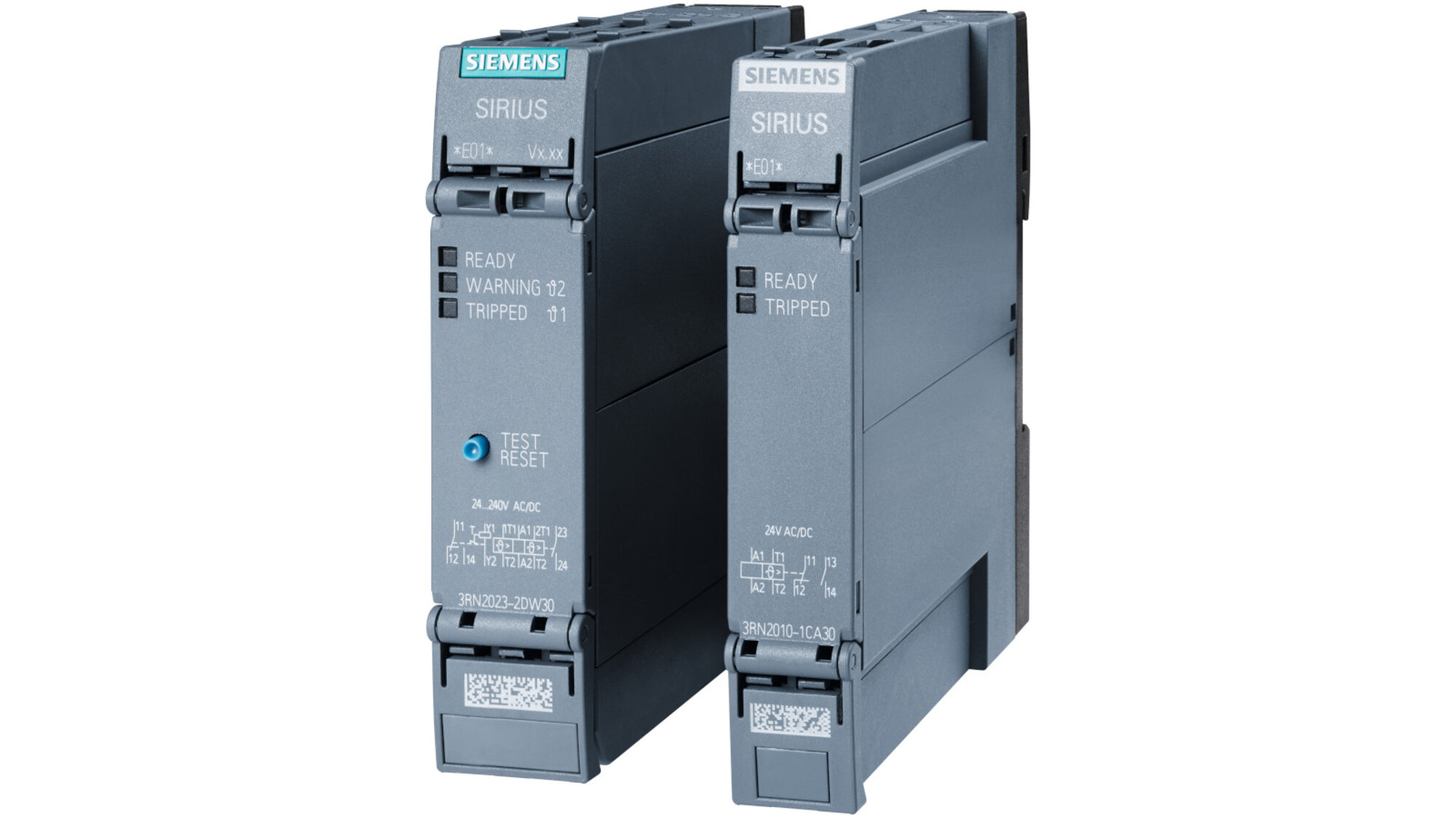

Thermistor-Motorschutzrelais SIRIUS 3RN2 – Schützt Ihre Motoren zuverlässig vor Überhitzung

Thermistor-Motorschutzrelais werden insbesondere dort eingesetzt, wo der Schutz durch Leistungsschalter oder Überlastrelais nicht ausreicht. Bei diesen kann der Motor überhitzen, wenn zum Beispiel der standardmäßig vorhandene Lüfter ausfällt oder die Umgebungstemperatur von den angenommenen Randbedingungen abweicht.

Typische Anwendungen von Thermistor-Motorschutzrelais sind der Schweranlauf zum Beispiel bei Zentrifugen, Bremsvorgänge, häufiges Schalten wie bei Tipp- oder Reversierbetrieb oder bei Gefahr einer behinderten Motorkühlung – etwa durch Verschmutzungen in Papier- und Textilindustrie oder Zementwerken.

Die Highlights auf einem Blick

• Zuverlässiger Schutz des Motors vor Überhitzung
  • Direkte Messung der Motorwicklungstemperatur
  • Abschaltschwelle durch Motorhersteller festgelegt: kein Motorspezialwissen (z. B. max. zulässige Temperatur) erforderlich, Abschaltung mittels genormter PTC-Fühler
  • Parametrierung überflüssig
  • Keine Fehlermöglichkeit bei Inbetriebnahme
• Auch für explosionsgefährdete Bereiche
  • Erfüllt SIL 1 gemäß DIN EN 50495
  • Für Umgebungen mit Explosionsgefahr durch Staub oder Gas
  • Permanente Selbstdiagnose und Überwachung der Fühlerkreise
• Platzsparendes und einheitliches Gehäusekonzept
  • Neue Gehäusebauform in Titangrau
  • In 22,5 mm oder 17,5 mm Braubreite für mehr Platz im Schaltschrank
  • Weitbereichsversorgungsspannung reduziert Gerätevarianz
• Einfaches Handling
  • Schneller Gerätetausch durch abnehmbare Klemmen
  • Wartungsfreie Federzugtechnik, auch bei Vibrationen
  • Alternativ: traditionelle Schraubanschlusstechnik
  • Einfache Brückung des Massepotenzials von Gerät zu Gerät (doppelte A2-Klemmen)
• Wirtschaftliche Varianten
  • Geeignet für Bimetallsensoren als günstige Alternative zu teureren Fühlern (nicht für ATEX geeignet)
