Nachhaltige Sicherheit für Zukunftstechnologien
DFS 4 PV - Fehlerstromschutzschalter für Photovoltaikanlagen
Mit dem Anstieg der Energiepreise auf der einen und der zunehmenden Förderung von und Forderung nach erneuerbaren Energien ist die Installation von Photovoltaikanlagen immer attraktiver geworden. Neben der Überlegung, welche Dachseite die beste ist, wie leistungsstark die PV-Anlage und wie groß der Speicher werden soll, sollte auch das Thema Absicherung nicht zu kurz kommen.
Zum Schutz von Personen, Tieren und Sachen vor gefährlichen Fehlerströmen ist die Installation von Fehlerstromschutzschaltern (auch als FI-Schalter bekannt) sinnvoll und in vielen Zusammenhängen auch normativ vorgeschrieben. FI-Schalter erkennen – vereinfacht gesagt - wenn ein Teil des Stroms nicht auf dem vorgegebenen Weg, sondern z. B. aufgrund eines Isolationsfehlers gegen Erde fließt. Dieses Phänomen nennt man Fehlerstrom und es ist deshalb so gefährlich, weil es im schlimmsten Falle ein Mensch sein kann, durch den der Fehlerstrom fließt. Erfasst ein Fehlerstromschutzschalter einen Fehlerstrom schaltet er innerhalb weniger Millisekunden die Spannungsversorgung ab. Damit retten Fehlerstromschutzschalter Menschenleben und bieten darüber hinaus auch Schutz z.B. vor Bränden aus der Elektroinstallation.
Es gibt unterschiedliche Formen von Fehlerströmen, z.B. Puls- und Wechselfehlerströme, Fehlerströme mit Mischfrequenzen, glatte Gleichfehlerströme. Nicht jeder Fehlerstromschutzschalter kann alle Formen von Fehlerströmen erkennen. Daher gibt es verschiedene Typen von FI-Schaltern, die danach ausgewählt werden (sollten), welche Verbraucher (Elektrogeräte) an den zu schützenden Stromkreis angeschlossen sind.
Im Falle unserer Photovoltaikanlagen sind Wechselrichter im Einsatz. Sie wandeln den Gleichstrom, den die Solarmodule erzeugen in Wechselstrom um, der für unser Stromnetz benötigt wird. Wechselrichter können im Fehlerfall glatte Gleichfehlerströme verursachen die von herkömmlichen Fehlerstromschutzschaltern des Typs A oder F nicht zuverlässig erkannt werden. Im schlimmsten Fall „erblinden“ diese FI-Schalter und verlieren ihre Schutzfunktion.

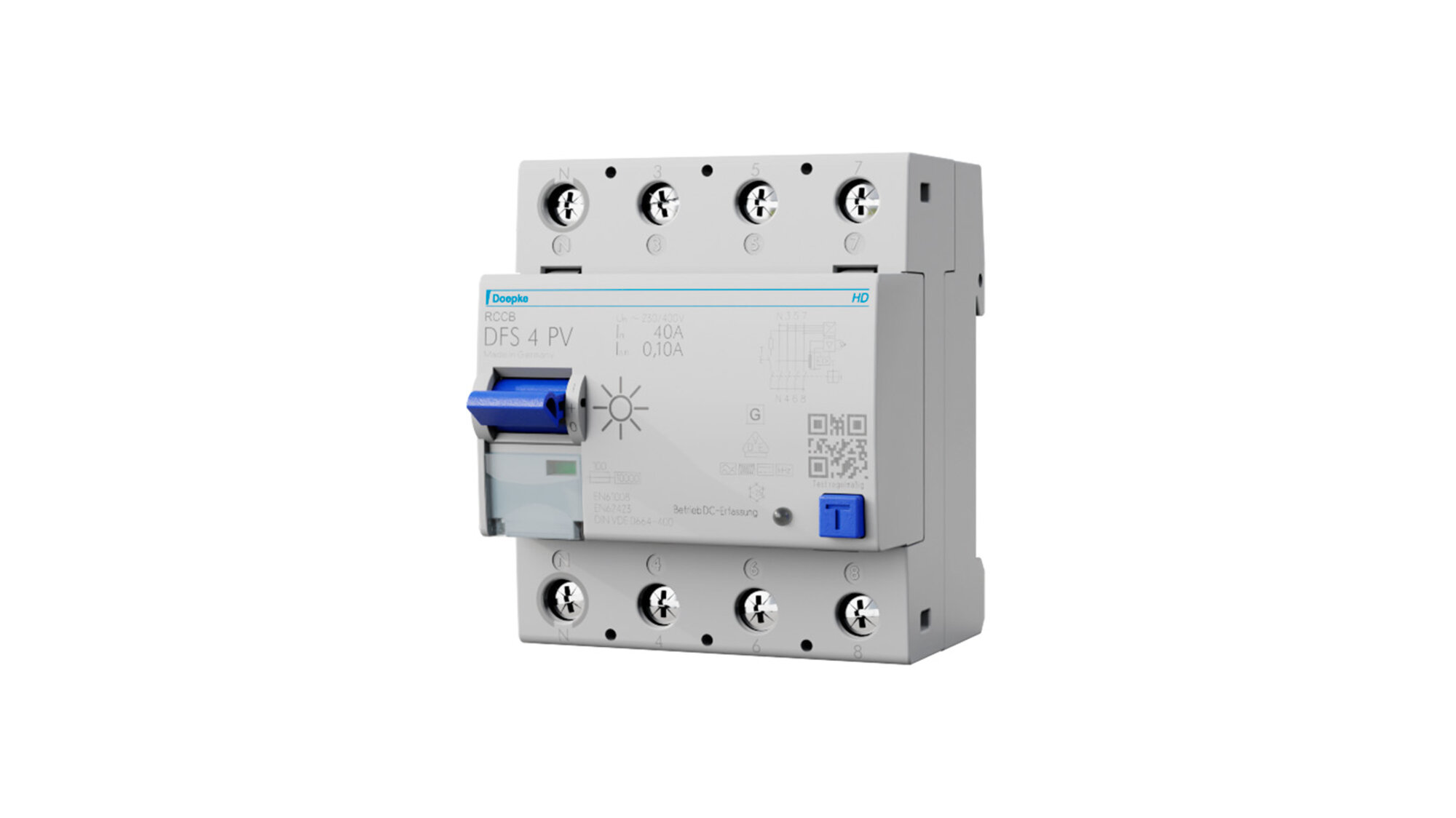

Daher hat Fehlerstromschutzexperte Doepke den neuen DFS 4 PV speziell für den Einsatz in PV-Anlagen entwickelt. Dieser allstromsensitive FI-Schutzschalter bietet hier den höchstmöglichen Schutzpegel. Zeitgleich erhöht er durch eine PV-optimierte Kurzzeitverzögerung die Anlagenverfügbarkeit durch weniger Fehlauslösungen. Der spezielle Aufbau des DFS 4 PV sorgt zudem für eine verringerte Verlustleistung. Das bedeutet, dass er besonders energieeffizient ist.
Übrigens fordern auch viele Hersteller von PV-Anlagen oder Wechselrichtern in ihren Einrichtungsvorschriften die Verwendung von Fehlerstromschutzschaltern. Entsprechend deren Empfehlung ist der DFS 4 PV mit einem Bemessungsfehlerstrom von 100 mA und – für erhöhten Brandschutz – 300 mA erhältlich.
Sprechen Sie also bei der Planung einer PV-Anlage den Elektriker Ihres Vertrauens auch auf das Thema Fehlerstromschutz an!
