Elektroinstallation oft potenzielle Schwachstelle im baulichen Brandschutz

AFS-Technik verhindert Ausbreitung von Rauch und Feuer

An die Elektroinstallation in Brandschutzwänden und -decken der Feuerwiderstandsklassen EI30 bis EI120 werden hohe Anforderungen gestellt, da sie eine potenzielle Schwachstelle im baulichen Brandschutz sein kann. So ist nach DIN 4102 in Brandschutzwänden die gegenüberliegende Montage herkömmlicher Hohlwanddosen nicht erlaubt und der Einbau einzelner Installationsdosen nur in Abhängigkeit des Schmelzpunktes, der Rohdichte sowie der Stärke des Dämmmaterials zulässig.

Vor diesem Hintergrund hat die Kaiser-Gruppe das Angebot an Produkten für die sichere Elektroinstallation in Brandschutzwänden stetig erweitert. Mit dem neuen Programm wird der ausführende Elektrofachbetrieb in die Lage versetzt, den Brandschutz-Anforderungen sicher gerecht zu werden. Alle Brandschutzdosen des Herstellers sind mit der Active-Fire-Stop-Technik (AFS) ausgestattet.

10 Jahre Anwenderkompetenz – Brandschutzdose HWD 90

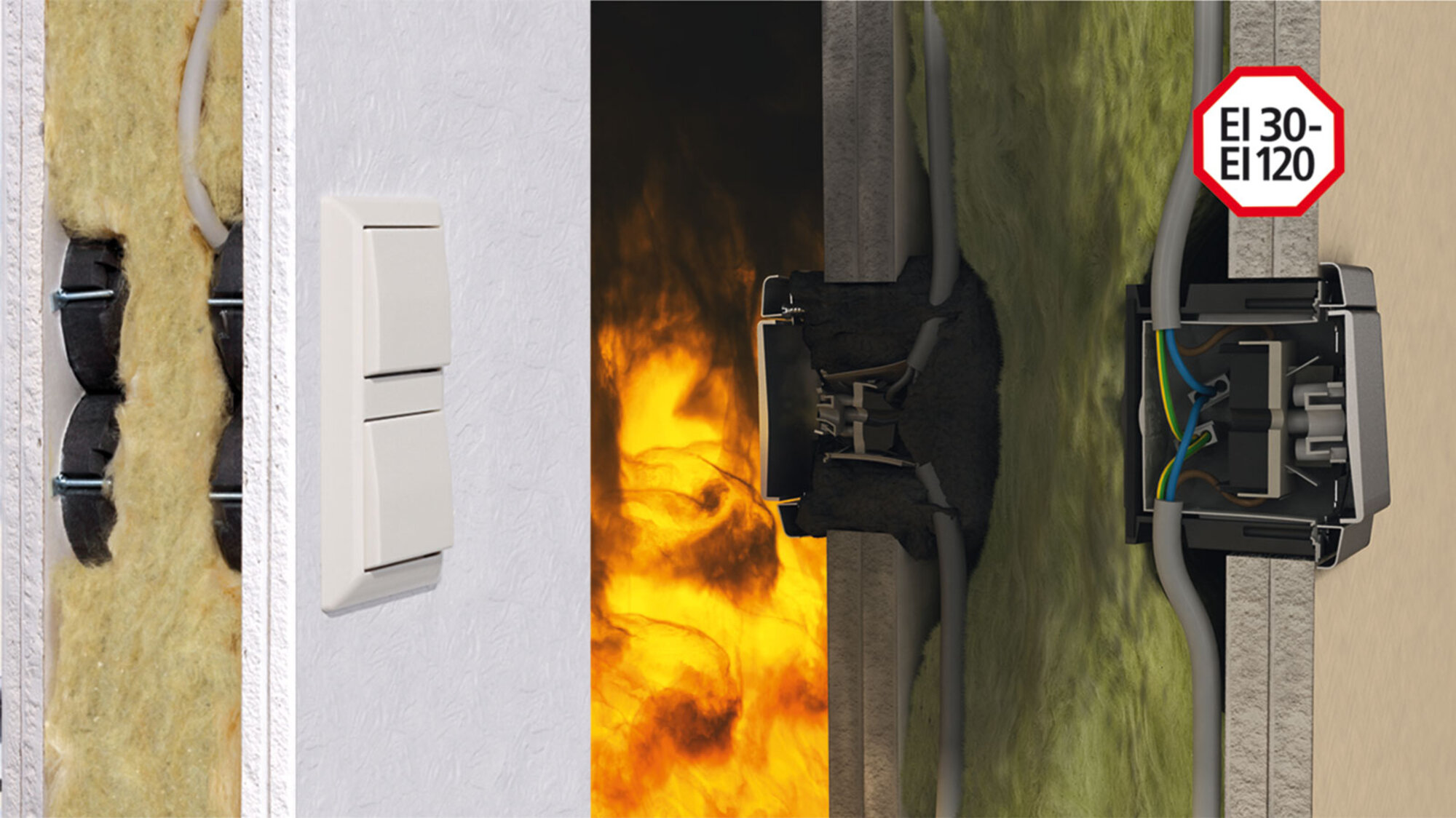

Vor 10 Jahren hat Kaiser die erste Brandschutzdose für Brandschutzwände in Leichtbauweise mit einem Feuerwiderstand von bis zu 90 Minuten auf den Markt gebracht. Nun ist das Anwendungsspektrum der Brandschutzdosen HWD 90 erweitert worden. Sie verfügen jetzt über eine Feuerwiderstandsdauer von bis zu 120 Minuten. Möglich machte dies die innovative Weiterentwicklung der AFS-Technik: ein umhüllender Dämmschichtbildner schäumt im Brandfall innerhalb kürzester Zeit auf und verschließt selbsttätig alle Installationsöffnungen.

Die gewohnt einfache Montage hat sich gegenüber dem Vorgängermodell nicht verändert. Mit bis zu vier Mantelleitungen können die Geräte- und Geräte-Verbindungsdosen belegt werden. Auch der direkt gegenüberliegende Einbau von bis zu Fünffach-Kombinationen ist weiterhin möglich – jetzt sogar bei Feuerwiderstandsklasse EI 120. Die Brandschutzdose HWD 90 kann in Wandaufbauten mit oder ohne Dämmwolle eingesetzt werden. Sie eignet sich zudem für die Installation in Schachtwänden oder Installationskanälen. Alle Dosen des Typs HWD 90 erhalten die Schallschutzfunktion vollständig bis zu einem Schalldämmmaß von 77 dB.

Das Brandschutzprogramm HWD 90 besteht aus einer Gerätedose und einer Geräte-Verbindungsdose.  Bei Verwendung eines Brandschutzdeckels kann auch die Gerätedose als Verbindungsdose genutzt werden. Eine Electronic-Dose mit zusätzlichem Raum für elektronische Bauteile, die zudem auch als Doppeldose einsetzbar ist, steht ebenso zur Verfügung. Neben den Einführungen von Mantelleitungen kann die Electronic-Dose mit bis zu vier Elektroinstallationsrohren belegt werden.

Die Brandschutzdosen HWD 90 wurden nach DIN EN 1366-3 in Wänden gem. DIN EN 1363-1 geprüft und haben diese Prüfung mit einer Feuerwiderstandsklasse von EI 120 bestanden. Inzwischen findet sich die HWD 90 in vielen allgemeinen bauaufsichtlichen Prüfzeugnissen namhafter Wand- oder Deckenhersteller als Bestandteil der Zulassung.
