Vorbereitet für künftige Anwendungen des Smart Metering und Smart Grid

Anwendungsregel VDE-AR-N 4101:2011-8 schreibt RJ45-Schnittstelle in neu errichteten Zählerplätzen vor

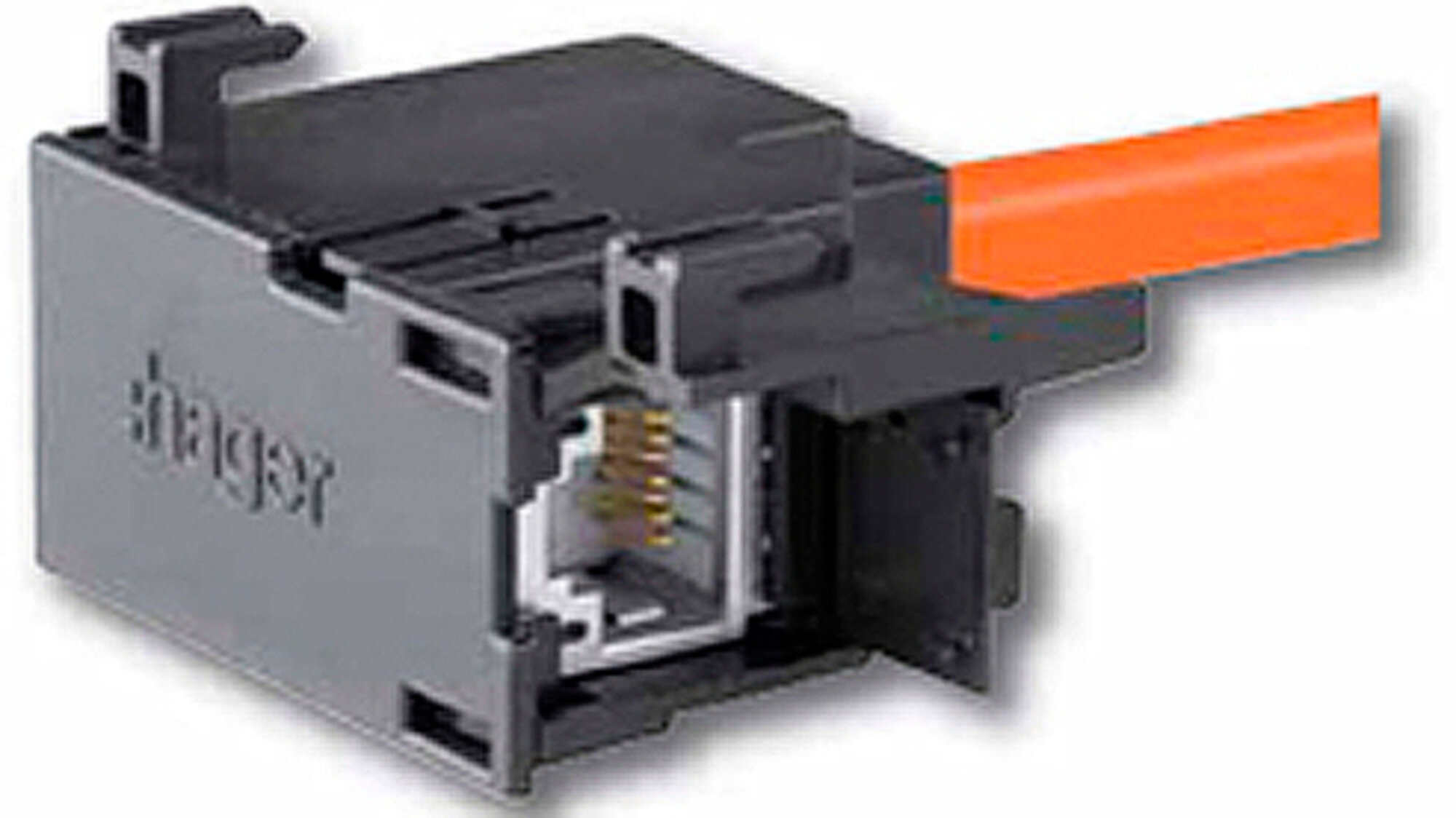

Die Anwendungsregel VDE-AR-N 4101:2011-8 für Zählerplätze in elektrischen Anlagen im Niederspannungsnetz ist seit 01.08.2011 in Kraft. Sie beschreibt Art und Umfang der technischen Mindestanforderungen an Zählerplätze in elektrischen Anlagen einschließlich Erzeugungsanlagen, die neu an das Niederspannungsnetz angeschlossen werden. Zu diesen technischen Mindestanforderungen zählt unter anderem die Ausstattung von Zählerplätzen mit einer RJ45-Schnittstelle, wie sie unter der Artikel-Nummer ZZ45ZP6 Hager anbietet.

Die wichtigsten Punkte der Anwendungsregel VDE-AR-N 4101:2011-8

1. In jeden Zählerschrank muss eine RJ45 Buchse eingebaut werden

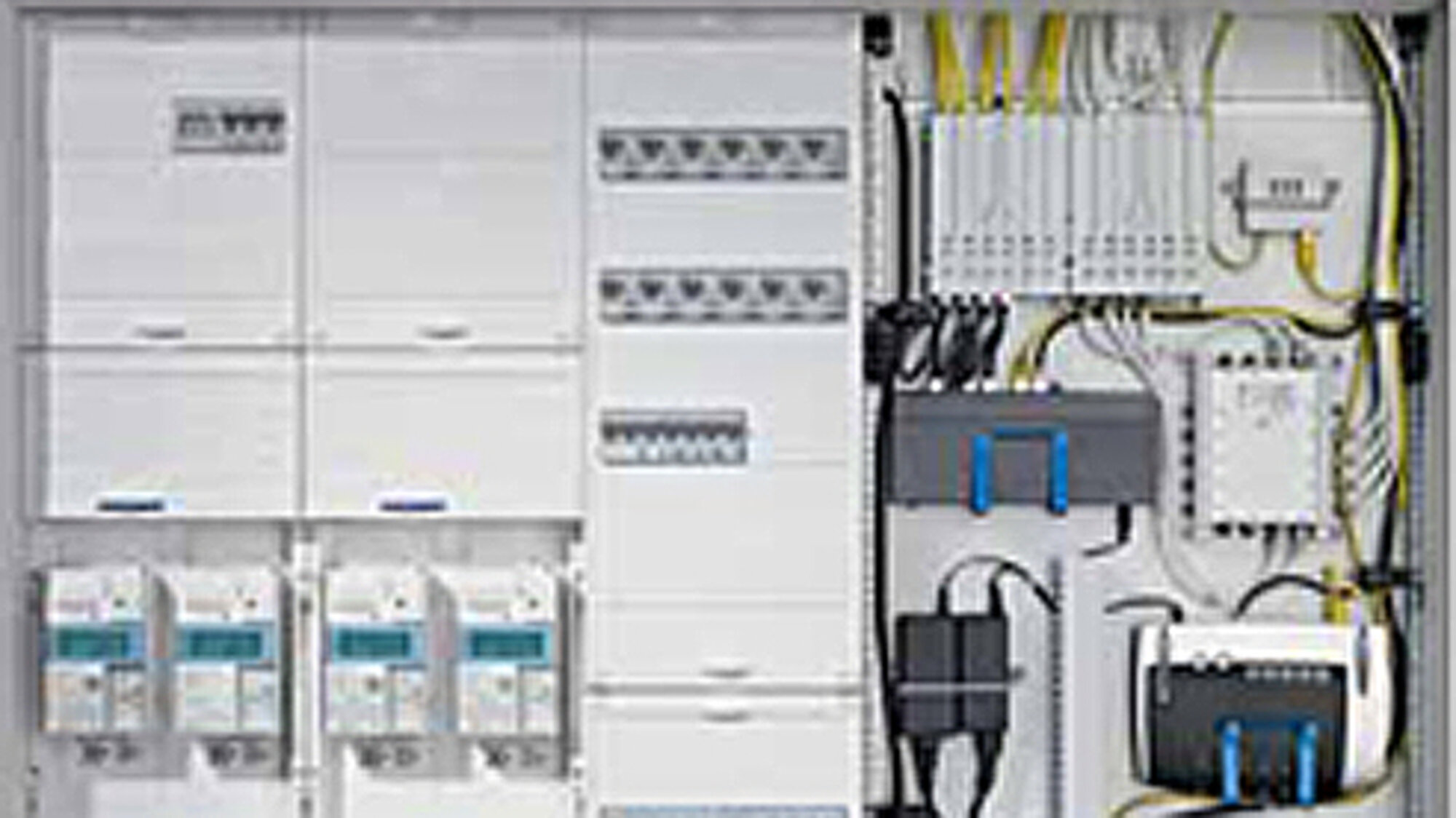

2. Bei eHZ Zählerschränken muss die Schnittstelle in den VNB Zusatzraum eingebaut werden

3. Bei 3 Punkt Zählerschränken muss eine Schnittstelle mit einer 30cm langen Leitung unter dem Klemmdeckel des Zählers verlegt werden

4. Die RJ45 Buchse muss berührungssicher sein

5. An die RJ45 Schnittstelle ist eine Datenleitung min. Cat 5 besser aber Cat 7 anzuschließen
und durch den oberen Anschlussraum zum Anschlusspunkt Liniennetz (APL) zu führen
